FPQW-10T

  • 产品介绍
产品介绍

一、产品介绍

FPQ-线路用针式复合绝缘子

FXBW-棒形悬式复合绝缘子

FS-横担复合绝缘子

FZS-棒形支柱复合绝缘子



二、产品结构

本系列产品由玻璃纤维环氧树脂引拔棒,硅橡胶伞裙,金具三部分组成, 其硅橡胶伞裙采用整体注压工艺,从而解决了影响复合绝缘子可靠性的关键问题 界面电气击穿。环氧玻璃纤维引拔棒与金具的连接采用独特的胶装及压接工艺、强度高,外形美观,体积小,重量轻,金具镀锌可防锈蚀,可与瓷绝缘子互换使用,本产品胶装及压接结构可靠,不损伤芯棒,能充分发挥其机械强度。


三、产品性能

1.电气性能优越,机械强度高,内 部承载的环氧玻璃纤维引拔棒拉伸强度比普通钢材高倍,是高强度瓷材料的10倍左右,更有效提高了安全运行的可靠性。

2.耐污性能好,抗污闪能力强,其 污秽闪络电压为相同爬距瓷 绝缘子的1.6-2倍,且不需清扫,能在重污秽地区安全运行。

3. 体积小、重量轻(仅为同电压等级瓷绝缘子的1/6-1/19) ,结构轻巧,便于运输和安装。

4.硅橡胶伞裙具有良好的憎水性能,其整体结构保证了内绝缘不受潮,不需进行预防性能绝缘监测试验,不需清扫,减少了日常维护工作量。

5. 密封性能好,耐电蚀能力强,伞 裙材料耐用漏电起痕达TMA4.5级水平,具有良好的耐腐蚀,耐低温性能,可适用于-40 ℃ ~+50℃区域。

6.具有很强的抗冲击性和防震性能,其良好的防脆性和抗蠕变性,不易破碎、抗弯曲、抗扭强度高,可与瓷、玻璃绝缘子互换使用。


四、型号说明

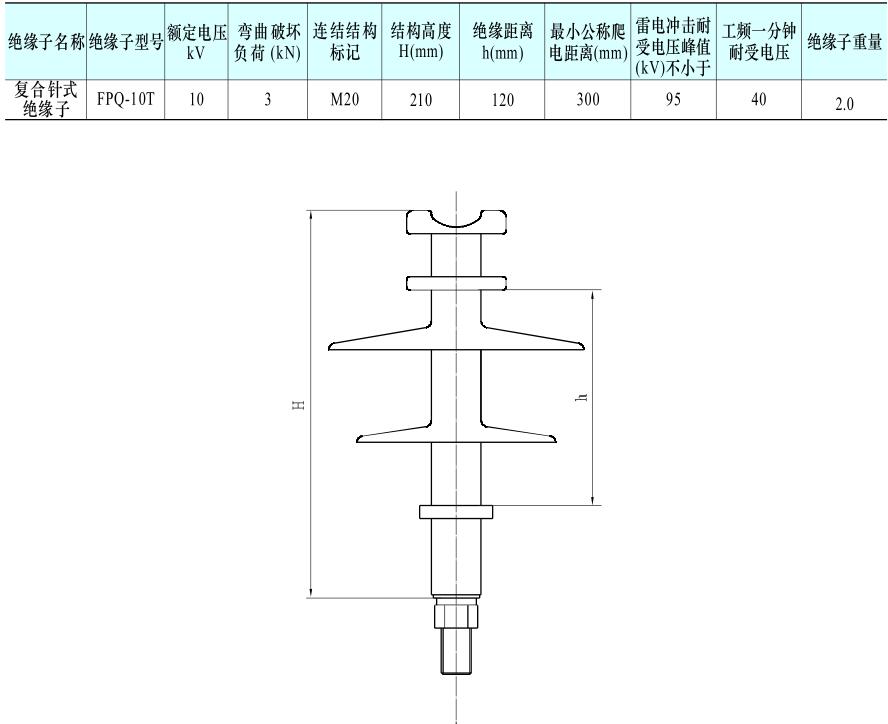

五、技术参数

本产品适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性,具有很高的

抗张、抗弯强度,其机械强度高,抗冲击性能、防震和防脆断性能好,重量轻、安装方便,其顶部和底部安装尺寸与相应的瓷针式安装尺寸相同,可以互换使用。
