产品介绍

产品介绍

一、用途及适用范围

FCGW系列复合绝缘干式穿墙套管适用于交流电力系统额定电压35kV以下、频率50Hz的户内外变电站中，作为高压导体穿越墙壁或其他接地体时，作为高压导体的电气绝缘和机械支撑作用，也适用于是10kV真空断路器高压进出线的绝缘和支撑。尤其适用于污秽地区能有效地防止污闪事故，是当前广泛使用的瓷质穿墙套管的换代产品。

使用条件

环境温度： -40℃ ~+40℃

海拔高度：1000m

污秽等级：可应用于Ⅲ级及以上重污秽地区

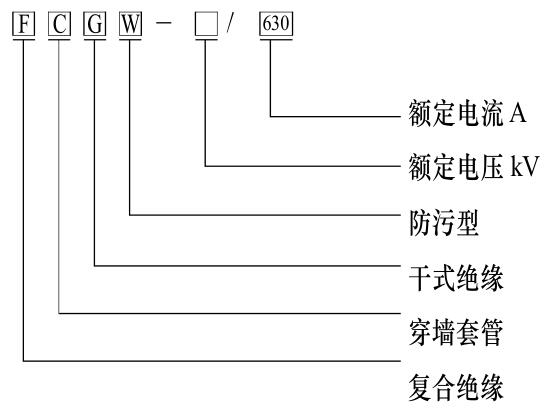

二、产品型号说明

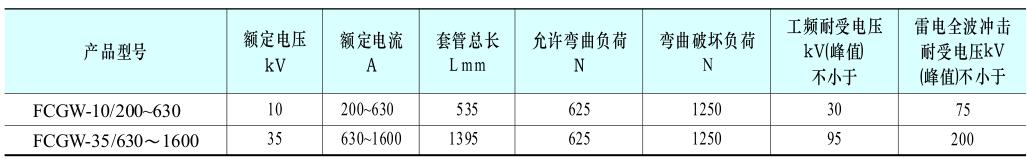

二、主要电气性能参数

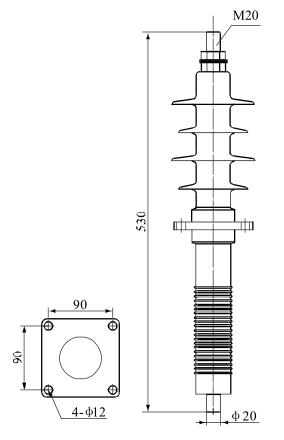

四、结构与性能

复合绝缘干式穿墙套管是由铜导电杆、新型材料内绝缘芯棒护套、复合绝缘外伞套和接地法兰组成。
