HRW3-10kV

  • 产品介绍
产品介绍

一、用途

户外高压熔断器适用于及以下电压频率电力系统中,作输电线路 、电力变压器过载和短路保护,分合额 定负荷电流之用。


二、使用条件

适用于环境温度上限40 ℃,下限-30℃内。

海拔不超过1000m,风速不大于35m/s

熔断器不适用于下述场所 :

有燃烧或爆炸危险的场所。

有剧烈震动或冲击的场所。

有异电化学气体作用及严重空气污秽,盐雾地区。


三、结构简介

熔断器是由基座和消弧装 置两大部分组成 ,灭弧管下端装 有可能转动的弹簧支架,始终使熔丝处于紧张状态,以保证灭弧管在合闸位置的自锁,线路与变压器过载或短路中,熔丝熔断,熔丝迅速从灭弧管中抽出,灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的的矛盾


四、型号说明

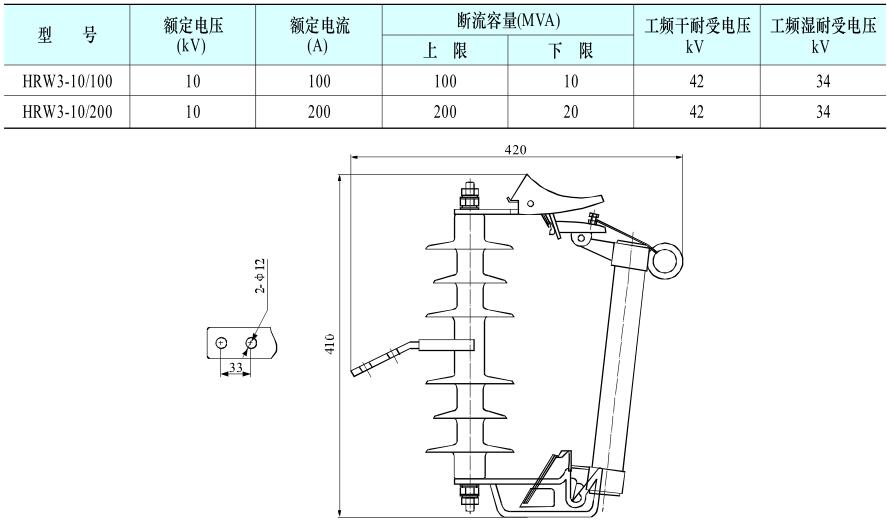

五、技术参数
