一、RN1型户内充石英砂熔断器

RN1型充石英砂户内高压熔 断器用于电力线路的过载及短路保护，有较大的开断能力，故亦可用于保护电力系统分出的支路，如城市的供电线路、工矿企业、农业变电站的馈电线路。

RN1型熔断器是由上下支柱绝缘子、触座、 熔丝管和底板等四部分组成，支柱绝缘子安装在底板上，触座固定在支柱绝缘子上，熔丝管放在触座中固定，熔丝管管内熔丝缠在有棱的芯子上，然后充填石英砂，两端铜帽用端盖压紧，用锡焊牢，以保护密封。

当通过过载电流或短路电流时，熔丝立即熔断，同时产生电弧，石英砂就立即把电弧熄灭。在熔丝熔断时，弹簧的拉线也同时熔断，并从弹管 内弹出，这就指示熔断器完成了任务。

二、结构说明及外形尺寸

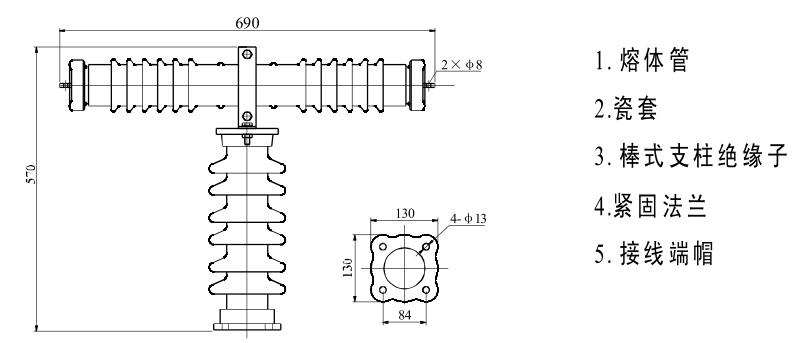

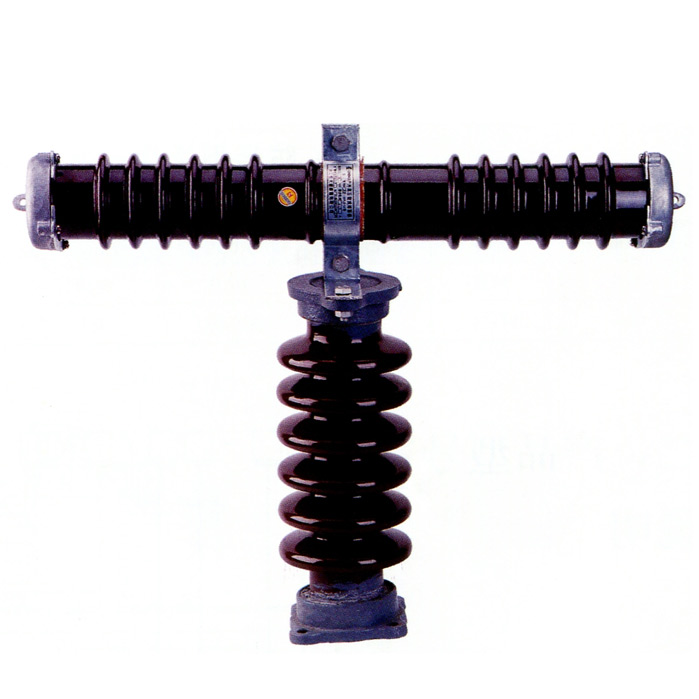

熔断器由熔体管、瓷套、法兰、棒形支柱绝 缘子和接线端帽等组成。用压装的方法将两端的接线端帽 和熔体管固定在瓷套内、然后用紧固法兰把 瓷套固定 在棒形支柱绝缘子上，其结

构说明和外形尺寸如图所示。

熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。当过载电流或短路电流通过熔体管时，熔丝立即熔断 ，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速 把电弧熄灭。所以，这种熔断器性能好，开断容量大。

三、安装使用

1.熔断器允许水平或垂直安装。

2.熔体管的数据与线路的 使用电压和额定电流不符时，不得接入线路使用。

3.熔体管熔断后，用户可自 行将接线帽拆开，更换同样规 格和性能要求的熔体管。

四、主要技术数据

高压熔断器

高压熔断器适用于输电线路与电力变压器 短路及过载保护，是保护电力设备不受损害的最

简单的一种电器。

高压熔 断器适用于海拔1000米以下，环境温度不高于+40℃，不低于-40℃使用，不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。
